树莓派ST7789驱动移植到香橙派Zero3

2024-11-29

一共修改两个文件

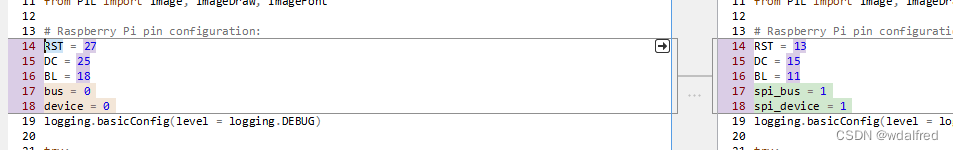

1. 修改测试主程序文件中的引脚定义和spi号

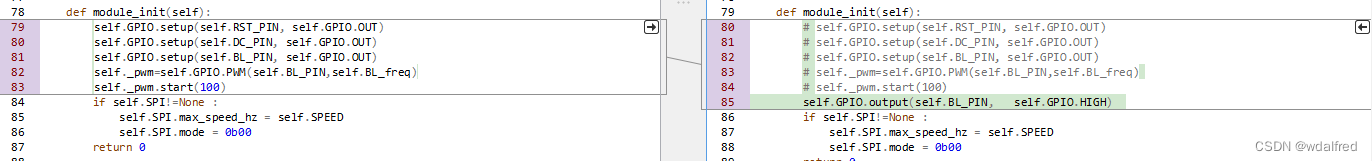

2. 修改lcdconfig.py中GPIO和SPI相关语法

module_init()中GPIO.PWM()在RPi.GPIO（树莓派）和OPi.GPIO（香橙派）中参数不一样，需要注意。我的板子上BL引脚连接的pin不是PWM引脚，所以这里直接改成普通IO用了。

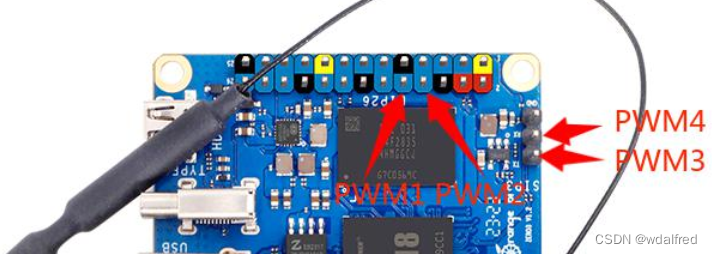

香橙派Zero3和Zero2中默认pwm没有打开，需要先在系统中打开（具体参考香橙派提供的手册）。

如果要使用PWM控制背光并且系统pwm已经打开的话，修改为如下代码即可：

    def module_init(self):
        # ORi.GPIO.PWM(PWM_chip, PWM_pin, frequency_Hz, Duty_Cycle_Percent)是这四个参数
        self._pwm=self.GPIO.PWM(1,self.BL_PIN,self.BL_freq,self.BL_duty_cycle) # 未实测
        self._pwm.start(100)
        if self.SPI!=None :
            self.SPI.max_speed_hz = self.SPEED
            self.SPI.mode = 0b00
        return 0

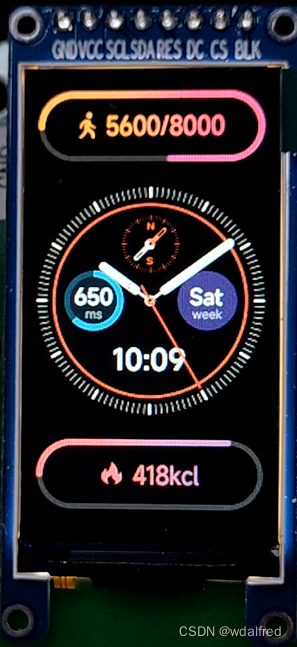

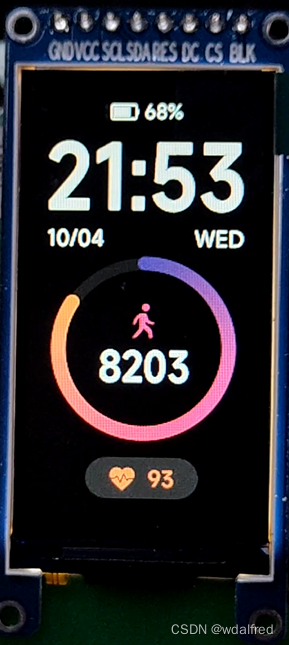

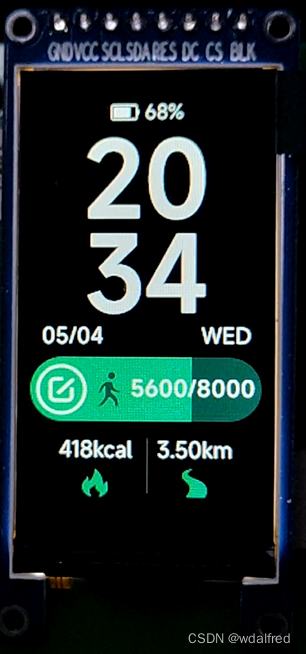

手头的屏是1.9寸170x320的一个TFT屏，效果不错：
